宮王丸橋 / A2

MIYAOMARU BRIDGE — DRAWING MODEL

図面 25枚から作成

木脇高岡線 · 太田原工区

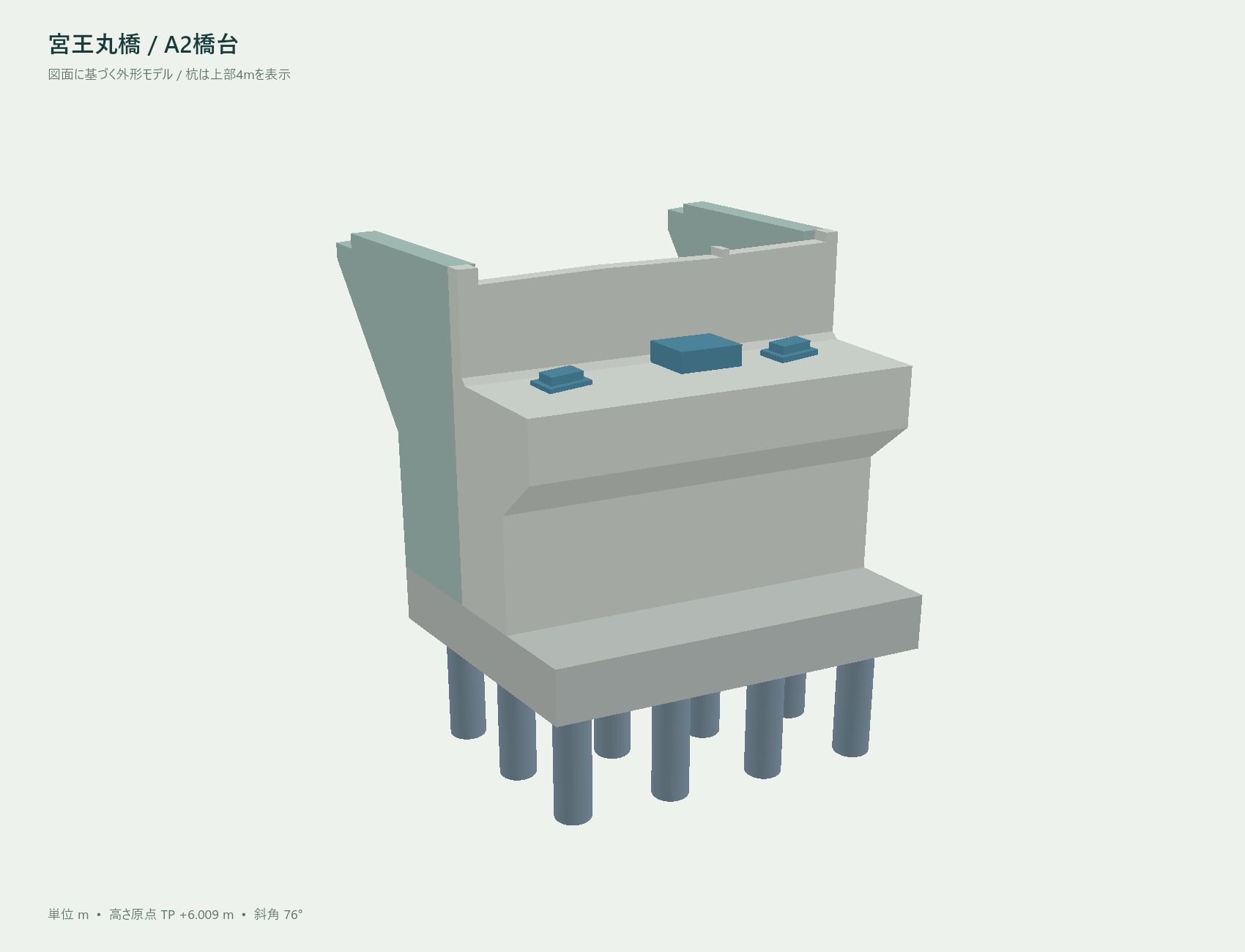

A2橋台下部工

逆T式橋台／場所打ち杭基礎
実施設計図をもとにした形状確認モデル

橋台高さ（工事概要）12.6m

杭長 × 本数35.5m × 12

主要寸法を表示部材の輪郭を表示コンクリートを半透明にする縦断面を表示

道路直角方向 X = −1.65 m

部材をクリックすると、寸法と参照図面を確認できます。

単位：m ／鉛直方向：Y
高さの原点：TP +6.009 m
平面座標原点：A2 道路中心
X −113138.5793
Y +32753.0660
斜角：76°00′00″

主要形状・寸法・杭配置を反映。鉄筋、アンカー孔、微小面取りは省略しています。翼壁天端、支承、仮設の細部は簡略化しています。

形状確認用です。施工寸法・数量の確定には原図を参照してください。
